Vous souhaitez poser un nouveau câble UTP mais vous ne voulez pas percer un trou aussi grand pour le passage du connecteur.
Vous achetez un câble UTP en bobine avec quelques connecteurs dans une boutique en ligne fiable et vous tirez ce câble jusqu'à sa destination... Mais ensuite ? Au secours! Comment installer un connecteur dessus ?
La chose la plus importante à savoir est que de nos jours, on utilise presque exclusivement (sauf exceptions) du câble dit "droit". Cela signifie que le connecteur est connecté de la même manière au début et à la fin du câble.
De quoi avez-vous besoin pour fabriquer un câble internet ?
- Câbles CAT5, câbles CAT6, câbles CAT6A ou câbles CAT7
- Connecteurs
- Dénudeur de câbles
- Pince de sertissage

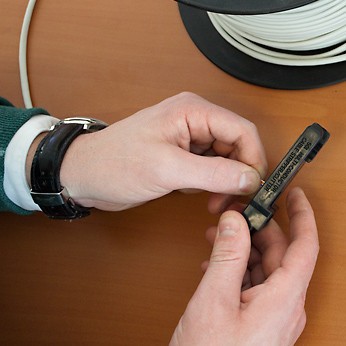

1: Dénudage de câbles UTP
Dénudez la gaine du câble réseau à l'aide d'un dénudeur de façon à ce que les petits fils soient visibles.
 |

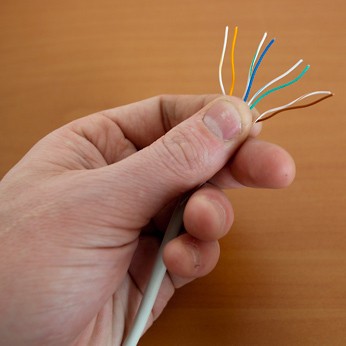

Ici, vous pouvez clairement voir 4 paires de noyaux 1: blanc-bleu & bleu 2: Blanc-Orange & Orange 3: Blanc-Vert & Vert 4: Blanc-Marron & Marron |

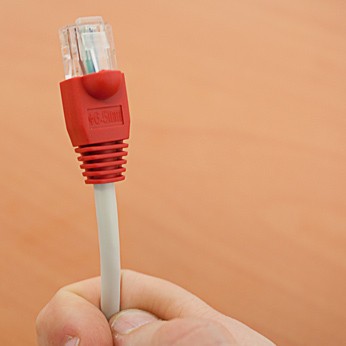

2: Placez un passe-fil sur le câble (facultatif).
Si un passe-fil doit être fixé au câble, il doit d'abord être glissé sur le câble avant que le connecteur ne soit pincé.
3: Posez les fils dans le bon ordre
 |
1: Blanc-Orange |
4: Coupez-les droit

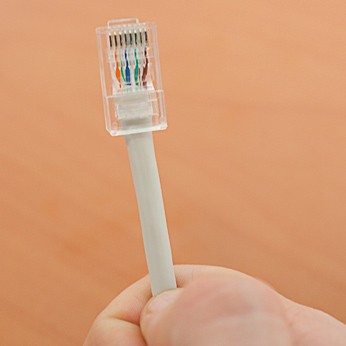

Tenez le connecteur avec la languette vers le bas et faites glisser les câbles à l'intérieur.

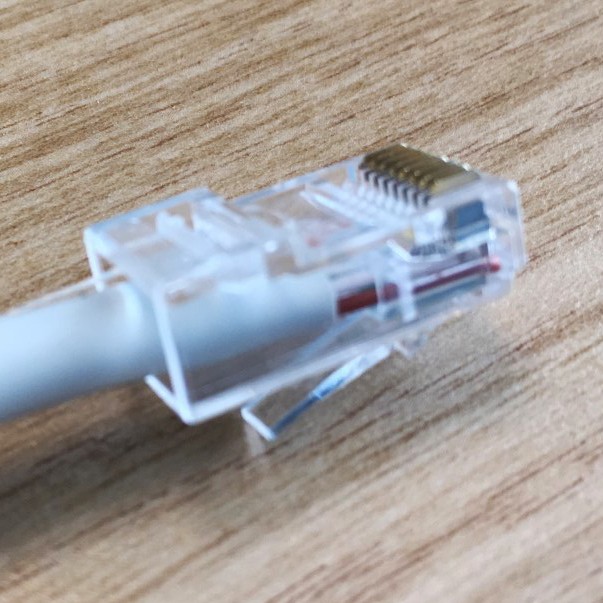

5: Serrez le connecteur fermement
Pour pincer le connecteur, utilisez la pince à rétracter
  |
6: Répétez les étapes précédentes pour l'autre extrémité du câble.
Votre câble internet est maintenant prêt à être utilisé

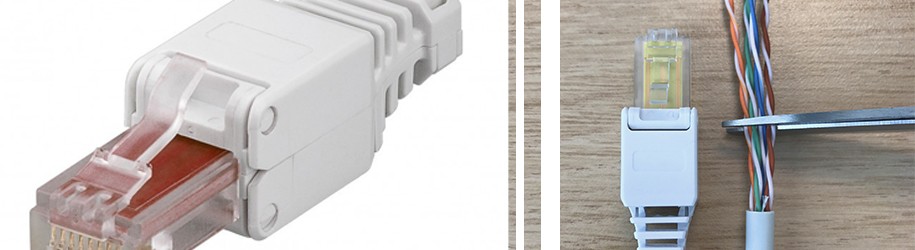

Créer un câble UTP en utilisant un connecteur + une attache

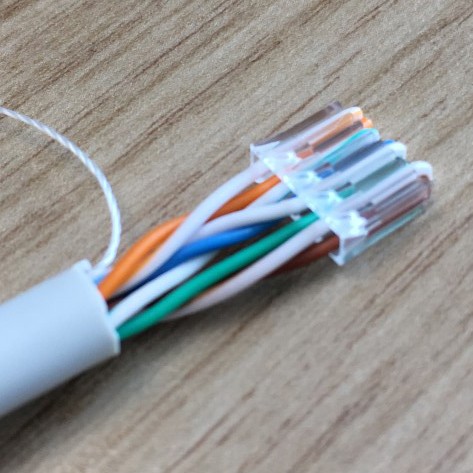

1: Placez les fils autour de l'attache fournie en respectant l'ordre des couleurs
 |
1: Blanc-Orange 2: Orange 3: Blanc-Vert 4: Bleu 5: Bleu-Blanc 6: Vert 7: Marron-Blanc 8: Marron |

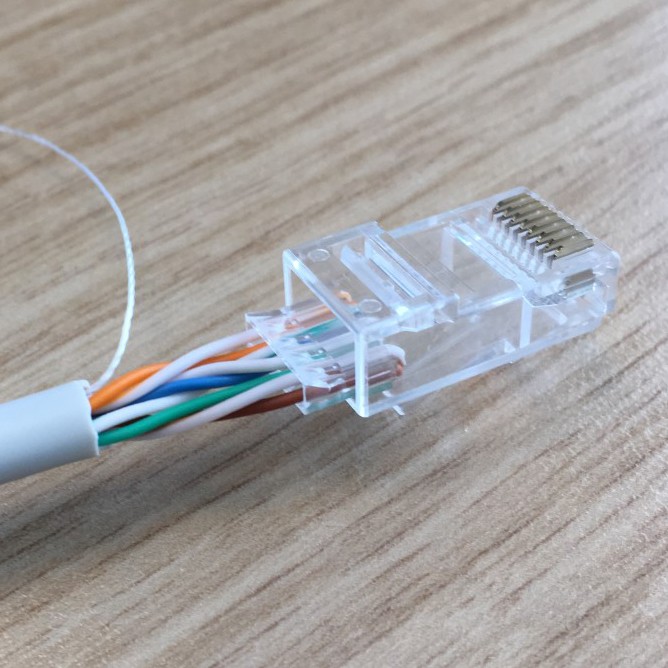

2: Faites glisser l'accessoire dans le connecteur
 |
3: Serrez le connecteur fermement
 |
