Dans cet article, nous expliquons les étapes à suivre pour assembler un connecteur RJ45 sans outillage à un câble internet. Contrairement à un connecteur RJ45 ordinaire, un connecteur RJ45 sans outillage ne nécessite pas de pince à sertir pour sertir le connecteur sur le câble.
Pour savoir comment raccorder un connecteur normal à un câble internet, consultez notre blog Comment faire un câble UTP ?
Qu'est ce que vous avez besoin?
- Un câble CAT5E sur bobine ou un câble CAT6 sur bobine
- Un toolless connector CAT5E ou un toolless connecter CAT6
- Un denudeur de câble
Etappe 1 – Dénudez le câble de manière à ce que les paires de fils soient visibles

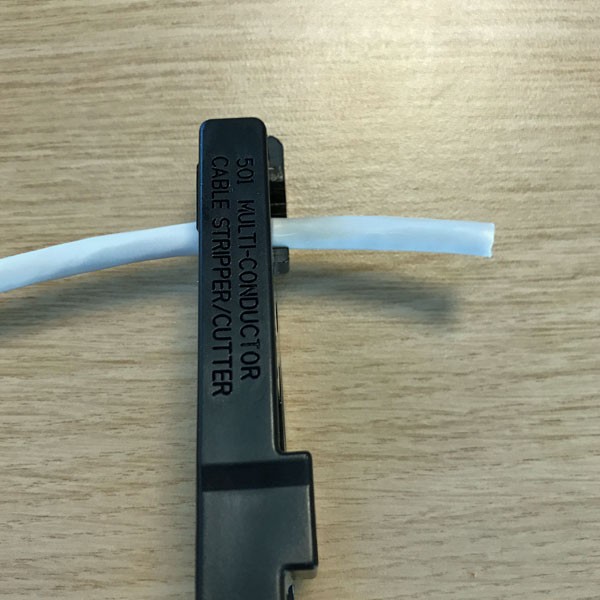

Pour couper la gaine du câble, vous pouvez utiliser une pince à dénuder.
 |
 |
Ici, vous pouvez clairement voir quatre paires de fils :
1: Blanc-Bleu & Bleu
2: Blanc-Orange & Orange
3: Blanc-Vert & Vert
4: Blanc-Marron & Marron

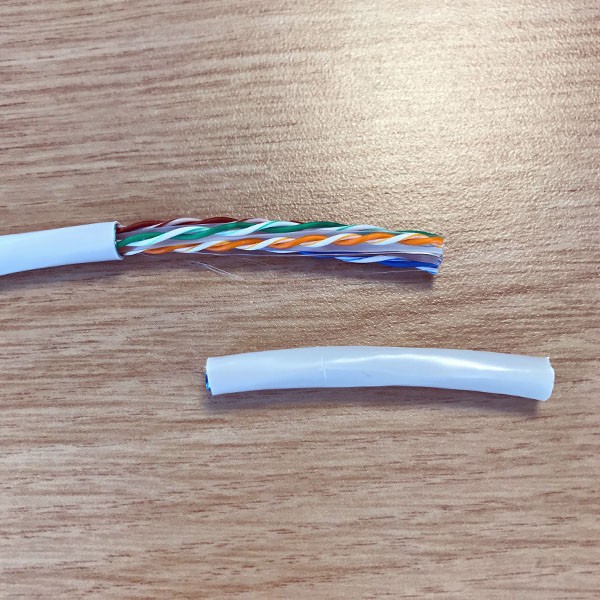

Etappe 2 – Retirez la "croix blanche" du câble
Rabattez les paires de fils pour couper la "croix blanche" au milieu du câble à l'aide de la pince à dénuder.
 |

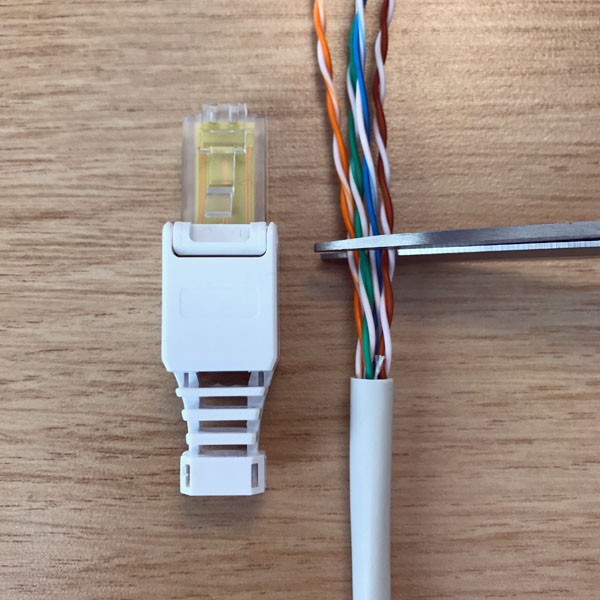

Etappe 3 – Coupez les paires de fils droits et à la bonne taille
 |

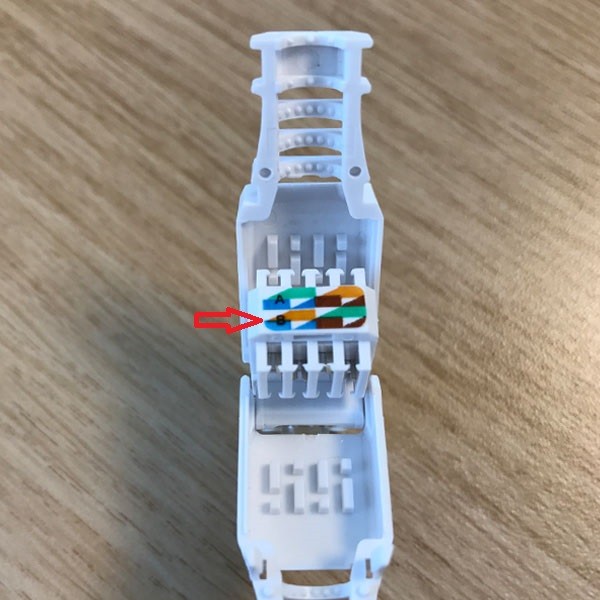

Etappe 4 – Posez les fils dans l'ordre correct des couleurs, conformément à la norme B.
 |
Ligne supérieure norme B 1: Blanc-Orange 2: Orange 3: Blanc-Vert 4: Vert Ligne inférieur norme B 5: Bleu 6: Blanc-Bleu 7: Marron 8: Blanc-Marron |

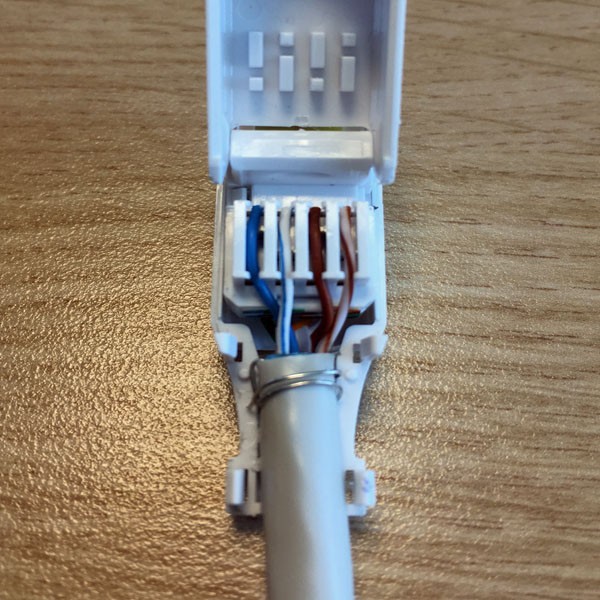

Etappe 5 – Introduire les paires de fils dans le connecteur sans outillage

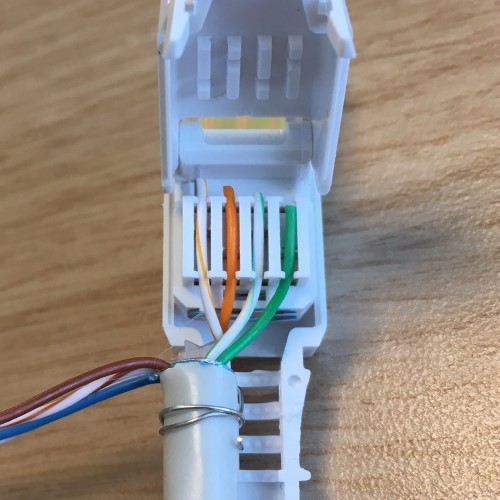

Observez la séquence des couleurs conformément à la norme B. Sur l'image de gauche, vous pouvez voir la séquence de couleurs supérieure des fils comme expliqué à l'étape 4 et sur l'image de droite, après avoir tourné le connecteur, la séquence de couleurs inférieure des fils comme expliqué à l'étape 4.
 |
 |

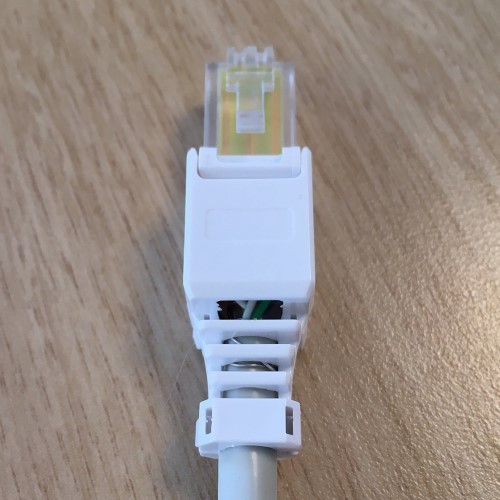

Etappe 6 – Fermez le toolless connector
 |
