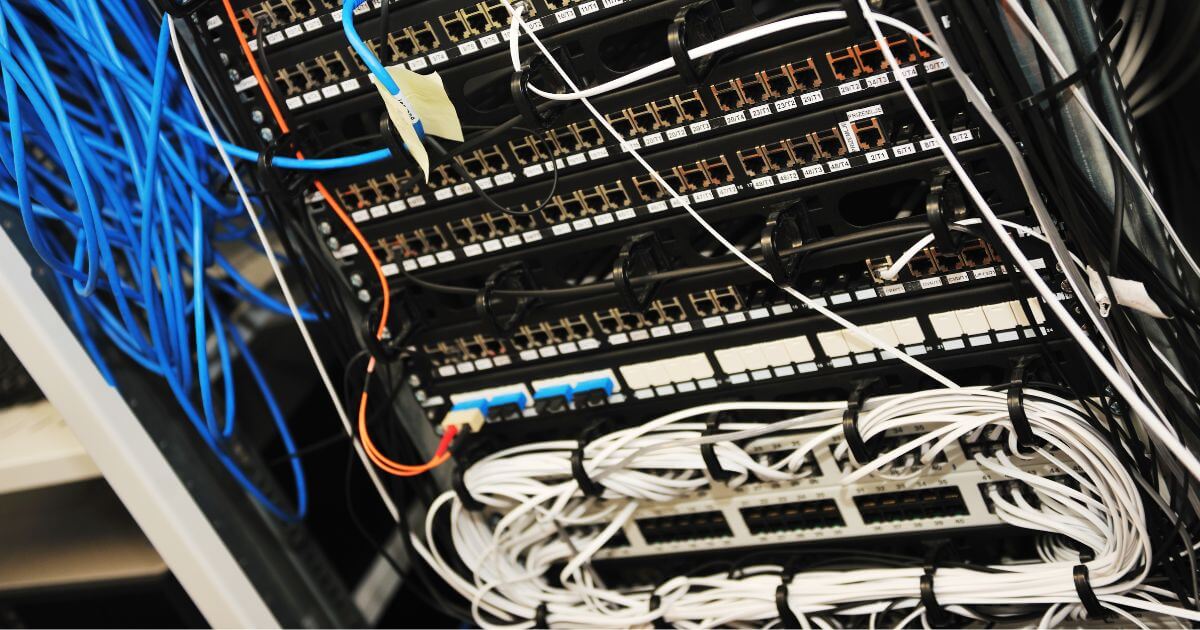

Vous avez investi dans une baie de brassage ? Il est temps à présent de l’installer. Si vous ne savez pas comment faire, suivez le guide !
Pourquoi installer une baie de brassage ?
Avant d’installer une baie de brassage chez soi ou dans un milieu professionnel, rappelons l’utilité de cet équipement informatique en quelque point :
- Améliorer l’organisation et l'utilisation des installations : les divers équipements réseaux et câbles sont parfaitement disposés dans la baie de brassage, ce qui permet de mieux les repérer. Bien rangés, les câbles seront moins susceptibles de s’emmêler. De plus, un câble défectueux sera plus facile à détecter et donc à remplacer.
- Faciliter la maintenance informatique : l'installation centralisée des équipements rend la maintenance et le dépannage du réseau plus efficaces ; les techniciens peuvent travailler de manière plus ordonnée et pratique.
- Garantir la sécurité : la baie de brassage peut se verrouiller afin de prévenir l’accès aux équipements réseau et aux câbles et donc leur manipulation, voire leur éventuel sabotage. En plus du verrouillage, l’étiquetage et l’organisation des composants permettent de repérer les modifications apportées au réseau. La baie de brassage contribue donc à garantir la sécurité des données et du matériel informatique.
- Minimiser les risques électrostatiques : la configuration d’une baie de brassage évite les risques électrostatiques responsables de pannes, d’interférences électromagnétiques ou de pertes de données : mise à la terre, utilisation de matériaux dissipateurs, protection des équipements, mise à distance des surfaces isolantes ou encore conception de câblage ordonnée.
- Prolonger la durée de vie des équipements : la baie de brassage protège les équipements informatiques qui ont donc une meilleure durée de vie.
- Respecter les normes requises : l’utilisation d’une baie de brassage aide à se conformer aux normes de câblage en vigueur, qui garantissent performance et fiabilité du réseau.
- Limiter la surchauffe : les baies de brassage contiennent une ventilation qui évacue la chaleur et maintient une température optimale pour les équipements informatiques.
- Réduire l'encombrement : la baie de brassage aide à conserver un environnement de travail ordonné en limitant l’encombrement des postes de travail.
Où installer une baie de brassage ?
Vous avez en votre possession votre baie de brassage ou votre coffret 12U (idéal pour la maison) et vous vous apprêtez à l’installer. La question à présent est : quel est le meilleur endroit pour l'installer ?
Selon nous, voici quelques points à prendre en compte :
- L’alimentation électrique : la baie de brassage doit être installée près d’une source d’alimentation électrique afin de pouvoir alimenter les différents équipements. Le branchement nécessitant des prises RJ45, prévoyez-en l’arrivée électrique. L’emplacement de la baie de brassage doit également être proche du point d'entrée de votre connexion internet (gaine pour la fibre internet ou câble téléphonique pour l’ADSL).
- L’accessibilité : la baie de brassage doit être facilement accessible par les techniciens pour les opérations de maintenance.
- Un espace dédié : si vous possédez une petite salle à l’écart des postes de travail, privilégiez-la pour l’installation de votre baie de brassage. Évitez en revanche de la placer dans un espace où se trouve déjà du matériel sans lien avec le réseau informatique.
- Un lieu à l’abri des risques : tenez votre baie de brassage éloignée de tout lieu à risque d’inondation, de fuites d’eau, de températures élevées ou encore de vibrations et d’interférences électromagnétiques.
- Un lieu sécurisé : si vous n’avez pas la possibilité de verrouiller votre baie de brassage, choisissez de l’installer dans un local fermé à clé.
Comment installer une baie de brassage en 9 étapes?

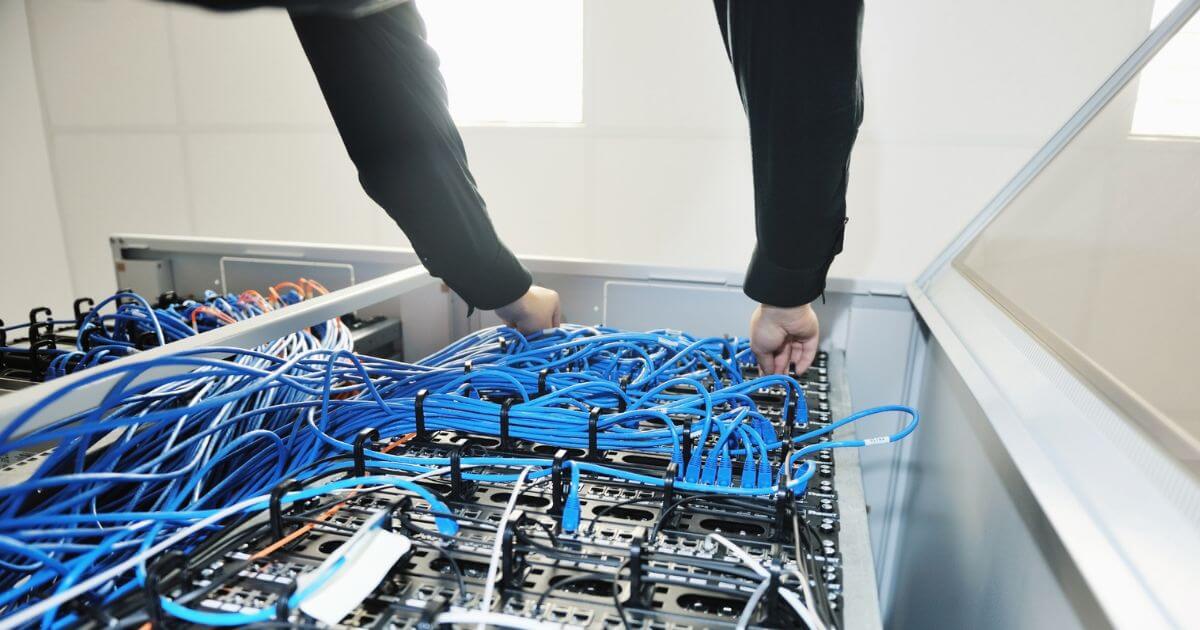

Vous avez déterminé l’endroit idéal pour installer votre baie de brassage, place à présent à l’installation ! Pour ce faire, suivez les différentes étapes :
- 1/ Préparation de l’emplacement : votre baie de brassage doit être posée sur un emplacement sec, propre et stable.
- 2/ Choix de l’alimentation électrique : vous pouvez partir sur une barre multiprise de 1 unité de rack (1U), idéalement dotée d’un interrupteur ON/OFF. Installez-la sur la partie basse de la baie informatique.
- 3/ Installation du patch panel : aussi appelé “panneau de brassage”, ce matériel comprend des ports et des connecteurs femelles RJ45 sur lesquels vous brancherez les câbles ethernet mâles. Il permet de rassembler les câbles réseau afin d’en faciliter l'organisation et la distribution. Placez-le sur la partie supérieure de la baie de brassage, sur les montants prévus à cet effet, puis connectez les câbles réseau aux ports du patch panel. Utilisez des attaches-câbles et étiquetez chaque port du panneau pour indiquer à quel équipement ou à quelle zone du réseau il est connecté.
- 4/ Mise en place d’un switch réseau : un switch est un composant utilisé dans les baies de brassage pour centraliser et distribuer la connectivité réseau. Par défaut, votre installation en comprend probablement déjà un, mais il peut être intéressant d’en installer un deuxième. Si vous avez en effet plusieurs prises réseau à connecter à internet, cela permettra de simplifier la gestion et la distribution de la connectivité réseau. Pour installer votre switch réseau, placez-le dans la baie, aligné avec les rails de fixation, puis connectez les câbles réseau aux ports du switch. Branchez ensuite le câble d’alimentation du switch à une prise.
- 5/ Installation du plateau pour la box internet : insérez le plateau pour la box dans la baie de brassage en vous assurant qu'il soit correctement aligné avec les rails de fixation de la baie. Fixez-le, posez la box dessus puis branchez les câbles.
- 6/ Installation de l’onduleur : l’onduleur prévient les surtensions des équipements électriques et les empêche de s’arrêter en cas de coupure de courant. Par sécurité, il est conseillé d’en installer un dans une baie de brassage. Pour ce faire, placez l'onduleur sur les supports de fixation, branchez l’onduleur et connectez les câbles électriques à la sortie de l’onduleur.
- 7/ Installation du NAS : le NAS, ou “Network-Attached Storage”, est un dispositif de stockage de données. Fixez-le dans votre baie à l'aide de supports de montage compatibles puis connectez-le à votre réseau en utilisant un câble ethernet. Branchez une extrémité du câble dans le port réseau du NAS et l'autre extrémité dans un commutateur ou un routeur disponible dans la baie de brassage. Branchez ensuite le câble d'alimentation du NAS. Pour plus de sécurité, installez 2 NAS dans votre baie informatique.
- 8/ Mise en place du boîtier domotique : c’est un autre élément facultatif de la baie de brassage. Si vous utilisez beaucoup de domotique dans votre entreprise, alors prévoyez un boîtier domotique qui centralisera le système domotique du bâtiment : allumage automatique des lumières, volets roulants automatiques, sonde de température etc. Fixez le boîtier domotique à l’intérieur puis connectez-le au réseau en utilisant un câble ethernet. Branchez ensuite une extrémité du câble dans le port réseau du boîtier domotique et l'autre extrémité dans un commutateur ou un routeur. Enfin, branchez le câble d'alimentation du boîtier domotique dans une prise.

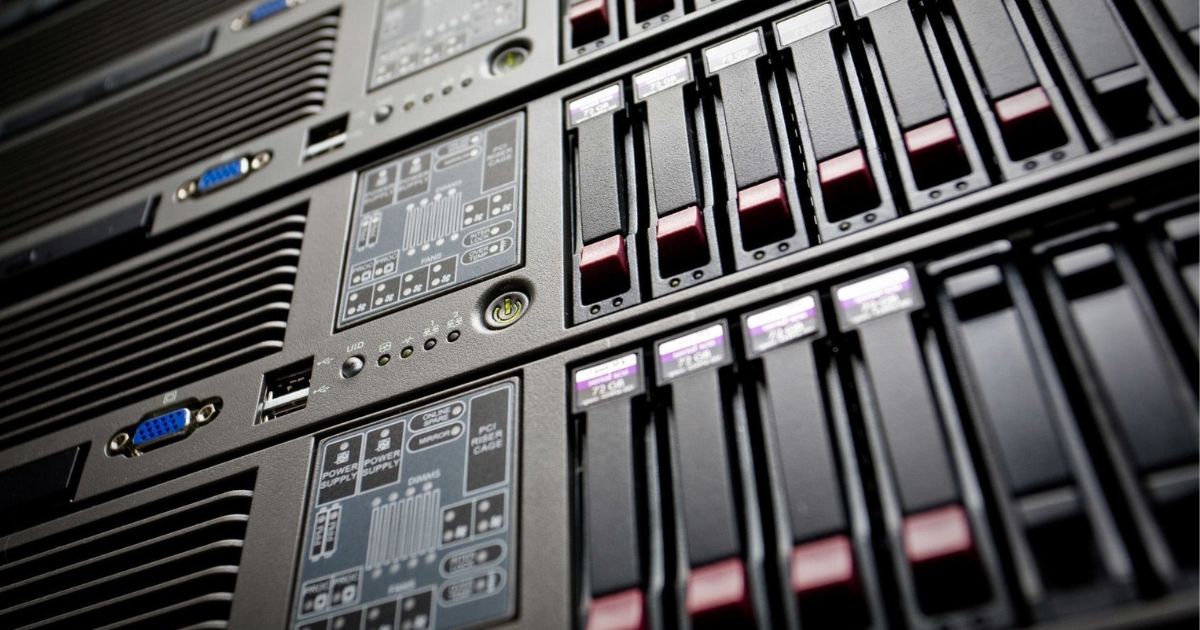

- 9/ Installation de serveurs supplémentaires : profitez, le cas échéant, de disposer d’une baie de brassage de grande taille pour installer des serveurs en plus. Cela vous permet d’augmenter la capacité de traitement et de stockage des données, de mieux réagir en cas de panne d'un serveur principal, mais aussi de séparer les fonctions des différents serveurs (serveurs de fichiers, serveurs d'applications, serveurs de bases de données, serveurs de vidéoconférence…) ou encore d’améliorer la performance globale en répartissant la charge de travail, notamment en cas de pic de trafic et bien sûr d’accroître la sécurité (pare-feu, systèmes de détection des intrusions ou serveurs de sécurité).
Installer une baie de brassage : optimiser son installation
Maintenant que vous savez quels sont les principaux éléments à intégrer lors de l’installation d’une baie de brassage, voici d’autres points à prendre en compte pour une meilleure organisation interne :
- Bien gérer les câbles : pour maintenir un câblage propre et ordonné, munissez-vous de serre-câbles, des chemins de câbles et de guides-câbles. Grâce à une bonne gestion des câbles, vous aurez un environnement de travail informatique organisé, efficace et sécurisé. Les serre-câbles sont des colliers de serrage permettant de regrouper plusieurs câbles ensemble et les fixer aux montants de la baie de brassage. Les chemins de câbles sont des structures qui supportent les câbles hors du sol et évitent que les câbles ne traînent et ne s'emmêlent. Enfin, les guides-câbles sont des dispositifs de gestion des câbles qui se fixent aux montants de la baie de brassage pour guider les câbles de manière organisée. Pour faciliter l'identification des câbles, utilisez des étiquettes. L'étiquetage des câbles aide à les identifier et à indiquer leur emplacement, leur fonction et leur destination. Cela permettra de gagner du temps lors d’une maintenance ou d’un dépannage. Un autre moyen pour ce faire est l’utilisation de codes de couleur (câbles ethernet bleus, câbles d'alimentation noirs, etc). Idéalement, tenez un registre de la gestion des câbles (plan de câblage, étiquetage, longueur, destination, mais aussi liste d'inventaire des équipements hors câbles). Enfin, vérifiez régulièrement l'état des câbles pour vous assurer qu'ils restent correctement fixés et ne soient pas endommagés ou desserrés.
- Surveiller régulièrement l’installation : surveiller régulièrement son installation informatique permet de détecter rapidement tout problème potentiel. Pour ce faire, mettez en place un système de surveillance pour suivre en temps réel la température, l'humidité et l'état de l'alimentation électrique dans la salle des serveurs. Par ailleurs, surveillez la durée de vie des équipements dans la baie de brassage et planifiez les mises à jour lorsque cela est nécessaire pour maintenir la performance et la sécurité. Pensez également à vérifier que les systèmes de refroidissement (ventilateurs et climatiseurs) prévus pour maintenir une température optimale fonctionnent correctement.
- Effectuer des tests réguliers : cela permet d’identifier et de résoudre les problèmes potentiels avant qu'ils ne deviennent des pannes graves. Les tests à réaliser concernent : la mesure de la bande passante (pour évaluer la bande passante disponible), la latence et la gigue (des latences et une gigue (variation de la latence) élevées peuvent indiquer des problèmes dans le réseau), des tests de connectivité (pour s’assurer que les connexions réseau sont actives), des tests de charge (pour évaluer la stabilité et la capacité du réseau), des tests d'alerte et de notification (pour vérifier que les systèmes en cas de défaillance fonctionnent correctement), etc.
- Former le personnel : il peut être intéressant de former un membre ou plusieurs personnes de votre entreprise en lui/leur inculquant quelques bases. Ainsi, certaines tâches de maintenance de base pourront être effectuées en interne, ce qui réduira les coûts de maintenance et vous permettra de gagner du temps dans la résolution des problèmes lors de situations d’urgence.
- Gérer l’alimentation : dans des soucis d’économie d’énergie, profitez de l'interrupteur sur la barre multiprises pour éteindre les équipements qui ne sont pas utilisés ou en veille. En effet, les équipements en mode veille continuent de consommer de l'électricité, ce qui peut entraîner une perte d'énergie non négligeable à long terme.
- Mettre en place un système de gestion à distance : pouvoir gérer à distance sa baie de brassage permet de simplifier les tâches de maintenance et de dépannage, de diagnostiquer et résoudre des problèmes sans avoir à se rendre physiquement sur site, de planifier et d’exécuter des tâches de maintenance préventive, de superviser et de gérer l'ensemble de l'infrastructure réseau depuis un emplacement central, etc. Pour ce faire, installez des outils de gestion à distance comme des systèmes de surveillance et de contrôle.
- Gérer la sécurité informatique : pensez à bien intégrer la baie de brassage dans votre stratégie globale de sécurité informatique. Pour protéger celle-ci, les équipements de sécurité (pare-feu, systèmes de détection d'intrusion), doivent régulièrement être mis à jour avec les dernières signatures de menaces et les correctifs de sécurité. Utilisez des protocoles de sécurité appropriés, comme par exemple le chiffrement VPN afin de sécuriser les connexions réseau entrantes et sortantes et évitez d'utiliser des mots de passe par défaut sur les équipements réseau.
Si vous avez bien suivi les différentes étapes de notre guide, vous devriez être en mesure d’installer votre baie de brassage au sein de vos locaux !
