Lorsque vous souhaitez monter un boîtier encastré ou en saillie, la confusion règne souvent sur la manière de procéder. Vous dévissez le couvercle du boîtier encastré ou en surface...... Mais alors ?
Tout d'abord, il est important de savoir que nous recommandons d'utiliser un câble solide et rigide. Celle-ci adhère mieux et assure une connexion optimale.
Pour le montage, vous aurez besoin des éléments suivants :
- Un câble Cat5e rigide, une câble Cat6 ou câble Cat6a
- Un ou plusieurs boitiers encastré ou en saillie
- Un denudeur de câble
- Un pince de montage LSA
- un petit tournevis

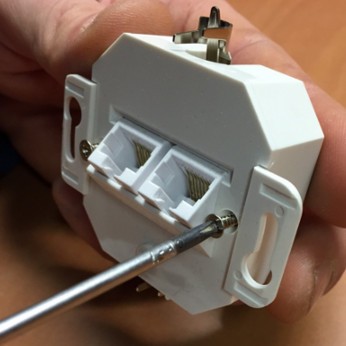

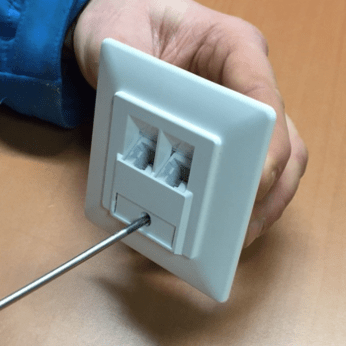

1. Devissez les deux couvercles
 |
 |

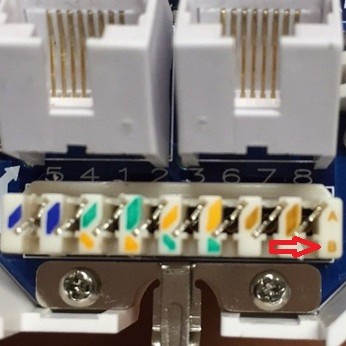

2. Utilisez la classification européenne B pour l'assemblage des câbles
 |

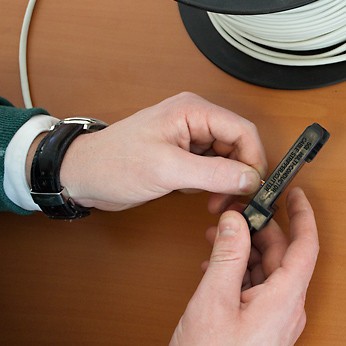

3. Dénudez le câble UTP de manière à ce que les petits fils soient visibles.
 |
Ici vous voyez les 4 pairs de fils |

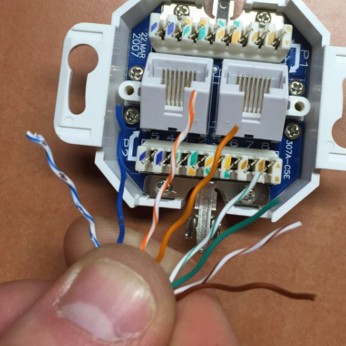

4.Posez les fils en ordre selon le classement B
 |
1: Bleu-Blanc 2: Bleu 3: Orange-Blanc 4: Orange 5: Vert-Blanc 6: Vert 7: Brun-Blanc 8: Brun |

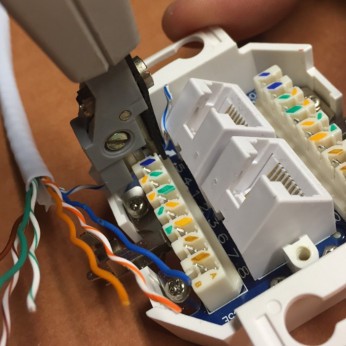

5. Montez les paires de fils à l'aide de l'outil LSA
 |

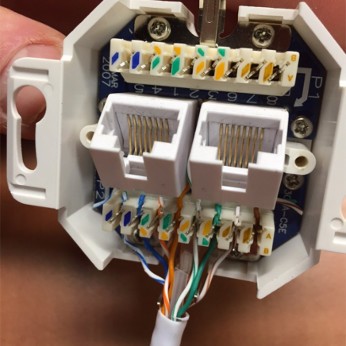

6. Assurez-vous que tout est bien fixé et que le boîtier encastré ou en saillie est prêt à être utilisé.
 |
Avez-vous encore des questions? N'hésitez à laisser un commentaire ci dessous.
