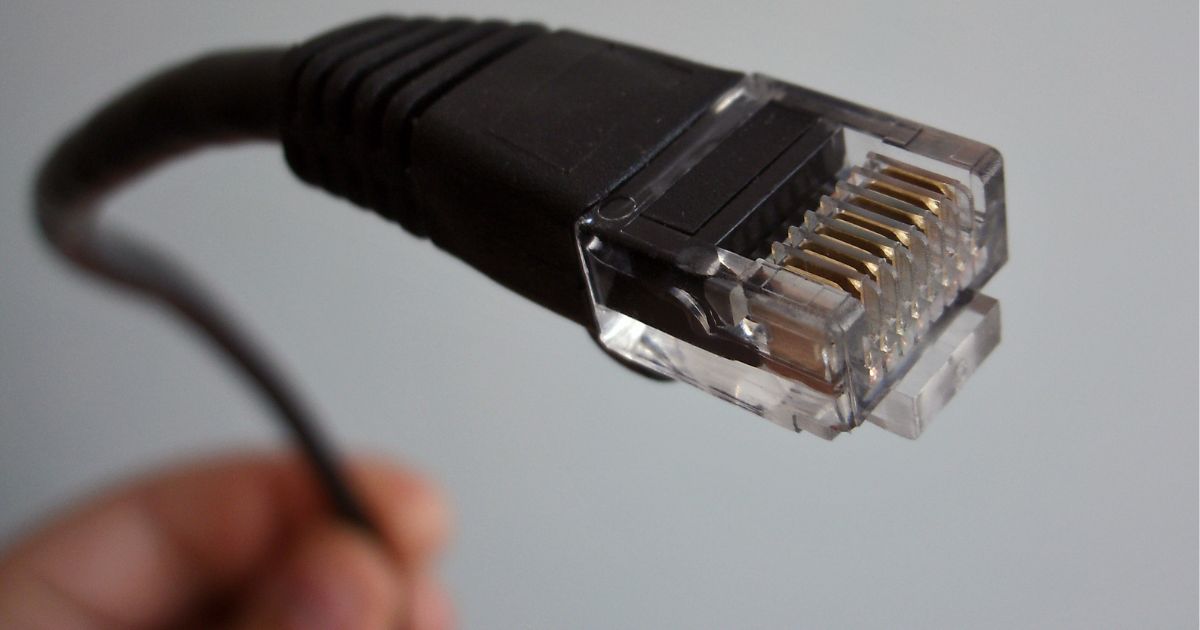

Savoir sertir et dénuder un câble Ethernet est utile pour installer ou étendre votre réseau domestique ou de bureau. Dans cet article, nous vous divulguons les étapes pour préparer votre câble Ethernet, du sertissage du câble au dénudage de la gaine extérieure.

Les câbles Cat7 ont des connecteurs Cat6a. La raison pour laquelle le câble Cat7 n'est pas équipé d'un connecteur Cat7 est que ce connecteur n'existe pas (encore) dans la variante RJ45. Comme le câble Cat6a a la même vitesse de transfert que le câble Cat7, un connecteur Cat6a est compatible avec un câble Cat7.

Les connecteurs RJ45 et câbles cat6 sont devenus essentiels pour assurer une connectivité réseau optimale à domicile. Si vous êtes un bricoleur amateur souhaitant améliorer son infrastructure réseau, cet article est fait pour vous ! Nous allons détailler les spécificités des câbles cat6, leurs avantages par rapport aux câbles cat5 et comment brancher correctement un connecteur RJ45 avec un câble cat6.

Avoir une connexion internet optimale est essentiel pour profiter pleinement de tous les services offerts par votre box internet, que ce soit pour naviguer sur le web, regarder des vidéos en streaming ou jouer en ligne. Un élément souvent négligé, mais pourtant crucial, dans l'obtention d'une connexion fiable et rapide est le choix du câble Ethernet. Ce guide détaillé vous orientera à travers les différentes catégories de câbles RJ45, en mettant l'accent sur les avantages, inconvénients et conseils d'installation.

Qu'est-ce qu'un câble Ethernet et quel est son rôle ?

Un câble Ethernet est un accessoire informatique utilisé pour relier des dispositifs électroniques tels que les ordinateurs, consoles de jeux et autres périphériques à un réseau local (LAN) ou à Internet.  Il garantit une transmission de données haute vitesse, offrant ainsi une navigation fluide, un streaming de qualité et une expérience de jeu en ligne sans latence.

Le câble Ethernet est constitué de fils torsadés et terminés par des connecteurs RJ45 qui assurent la connexion physique entre les équipements.

Une question plus précise sur l'univers des câbles ? Vous pouvez suivre ce guide pour en savoir plus sur le câble RJ45.

Différencier les catégories de câbles Ethernet

Tout d'abord, parlons de la différence entre les câbles Ethernet. Vous vous demandez peut-être quel est le meilleur choix entre le câble Cat5e, le Cat6 et le Cat7. Permettez-nous de vous éclairer sur ce sujet.

Il existe plusieurs catégories de câbles Ethernet, chacune correspondant à un niveau de performance spécifique. Voici les principales catégories disponibles sur le marché :

• Catégorie 5 (Cat5) : débit maximal de 100 Mbit/s et convient pour l'ADSL.
• Catégorie 5e (Cat5e) : débit maximal de 1 Gbit/s et recommandée pour une utilisation résidentielle courante.
• Catégorie 6 (Cat6) : débit maximal de 10 Gbit/s sur une courte distance (jusqu'à 55 mètres) et offre une meilleure protection contre les perturbations.
• Catégorie 6a (Cat6a) : débit maximal de 10 Gbit/s sur une distance maximale de 100 mètres et encore plus performante en termes de blindage.
• Catégorie 7 (Cat7)* : Il peut prendre en charge des débits allant jusqu'à 100 Gbit/s sur de courtes distances et offre une isolation encore plus efficace contre les interférences électromagnétiques. Cependant, gardez à l'esprit que même si le Cat7 est technologiquement avancé, il est important de vérifier que vos équipements, y compris votre box internet et vos appareils connectés, sont compatibles avec ce câble haut de gamme.

Selon notre expert de Baiebrassage.fr : "Le câble Cat5e satisfait la majorité des besoins domestiques. Pour des exigences plus élevées, le Cat6 est préconisé."

Le blindage : Protégez vos données

Le blindage est une technique utilisée pour protéger les câbles Ethernet des interférences électromagnétiques qui peuvent affecter la qualité du signal et réduire les performances. Il existe plusieurs types de blindages :

• UTP (Unshielded Twisted Pair) : sans blindage, convient pour un usage domestique avec peu d'interférences.
• FTP (Foiled Twisted Pair) : blindage par feuillard autour de l'ensemble des paires torsadées, offre une protection renforcée.
• STP (Shielded Twisted Pair) : chaque paire torsadée est entourée d'un blindage individuel, généralement en aluminium, pour une protection maximale.

Pour un usage domestique, un câble FTP ou UTP sera généralement suffisant.

Longueur et compatibilité du câble RJ45

Gardez à l'esprit que la longueur du câble influence la qualité du signal. Idéalement, ne dépassez pas 100 mètres entre votre box et l'appareil connecté. La plupart des câbles RJ45 sont compatibles avec les box internet populaires comme Livebox, Freebox, etc.

La compatibilité des câbles Ethernet

Les câbles Ethernet sont compatibles avec la plupart des box internet (Livebox, Freebox, etc.) et équipements réseau (switchs, routeurs). Néanmoins, il est important de vérifier la catégorie de votre câble afin qu'elle corresponde au débit de votre connexion internet et aux exigences de vos équipements.

L'installation d'un câble Ethernet sur box internet

Avant de commencer à brancher le câble ethernet à votre box, nous vous conseillons d'éviter de faire passer le câble à proximité d'appareils électriques ou de sources de chaleur pour minimiser les perturbations et de prendre un appareil “témoin” comme un ordinateur afin qu’il puisse vous indiquer si vous êtes bien connecté à internet.

Pour installer correctement un câble Ethernet d’une box à votre ordinateur, suivez ces étapes :

Étape 1: Éteindre les équipements

Éteignez tous les équipements concernés. On ne manipule pas un matériel connecté sous tension électrique. Cela pourrait détériorer celui-ci et causer une sur-tension.

Étape 2: 1er branchement

Branchez une extrémité du câble dans le port RJ45 de votre box internet. Vous entendrez un “clic” ce qui signifiera que le câble est bien branché.

Étape 3: 2ème branchement

Branchez l'autre extrémité du câble dans le port RJ45 de votre périphérique (ordinateur, console, etc.). Vous entendrez également un “clic” signifiant du bon branchement.

Étape 4: Vérification du signal

Allumez les équipements et vérifiez que la connexion est établie entre votre appareil et votre box.

Astuce : Lors de l'installation, évitez les pliures excessives et les sources électromagnétiques.

Où acheter un bon câble Ethernet pour sa livebox ?

Maintenant, vous vous demandez peut-être quelle longueur de câble acheter. Pour cela, nous vous recommandons en amont de mesurer la distance entre votre box internet et l'appareil que vous souhaitez connecter en Ethernet. Il est préférable d'opter pour une légère marge supplémentaire pour permettre d'éventuels ajustements futurs.

Une fois que vous avez pris cette mesure, vous pouvez acheter des câbles Ethernet de qualité en magasin spécialisé ou directement chez Baiebrassage.fr, vendeur en ligne de câble RJ45. Nous travaillons avec des gammes et marques réputées pour assurer performance et durabilité.

Choisir le bon câble Ethernet pour votre box internet est essentiel pour profiter d'une connexion optimale et rapide. Prenez en compte les catégories, le blindage et la longueur du câble, ainsi que la compatibilité avec vos équipements avant d'effectuer votre choix.

Si vous avez des questions supplémentaires ou des besoins spécifiques, n'hésitez pas à nous contacter. Notre équipe est là pour vous aider à faire le meilleur choix en fonction de vos besoins et de votre budget. Chez nous, nous sommes passionnés par les solutions de connectivité, et nous sommes impatients de vous aider à optimiser votre réseau domestique ou professionnel.

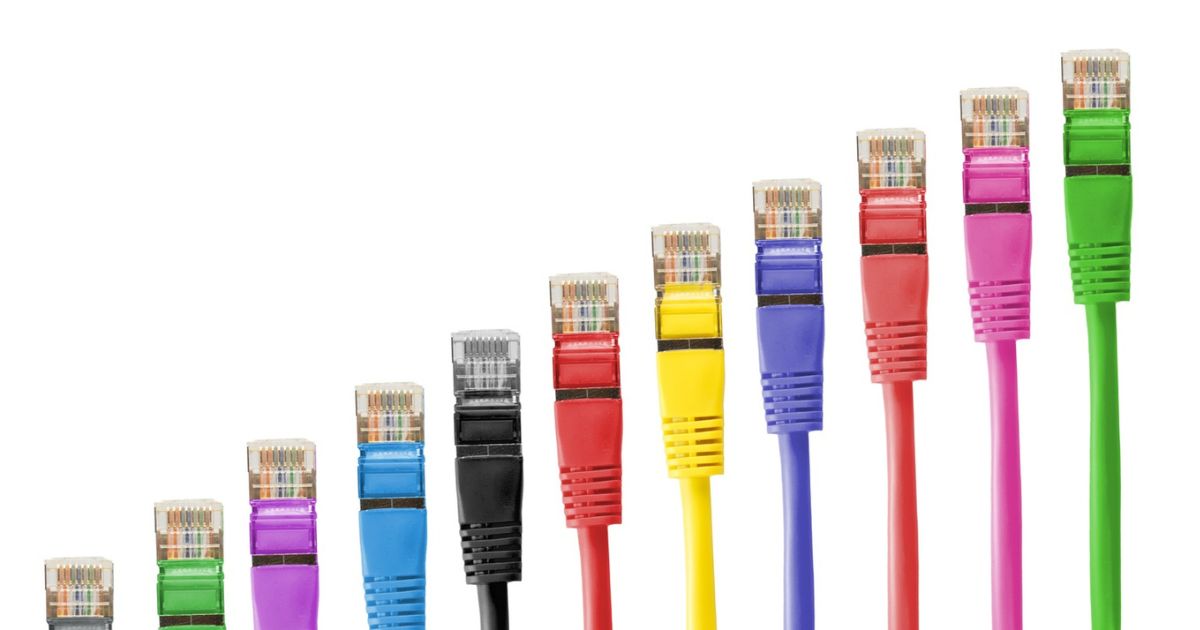

Les câbles Cat6, Cat7 et Cat8 sont des catégories de câbles Ethernet dotés de connecteurs RJ45. On les utilise pour le transport de signaux Ethernet et le transfert de données à haute vitesse dans les réseaux informatiques. Autrement dit, on y a recours pour connecter des appareils de la vie de tous les jours comme des ordinateurs, des routeurs, des commutateurs, des consoles de jeu ou encore des imprimantes.

Le terme “Cat” réfère à “Catégorie” et le chiffre qui suit indique le niveau de performances et de spécifications du câble. Plus le chiffre est élevé, plus le câble est évolué et offre des performances améliorées. Ainsi, le câble Cat3 est moins puissant que le Cat5 qui lui-même, l’est moins que le Cat6.

Vous souhaitez connaître les différences entre les câbles Cat6, Cat7 et Cat8 et les caractéristiques de chacun de ces câbles ? Focus, dans cet article, sur les câbles Cat6, Cat7 et Cat8.

Qu’est-ce que le câble Cat5 ?

Le câble Cat5 est le câble le plus basique parmi ces 3 câbles Ethernet. Voici ses caractéristiques :

• Performance : les câbles Ethernet de catégorie 5 peuvent prendre en charge un débit de données allant jusqu'à 1000 Mbps (1 Gbps) sur des distances allant jusqu'à 100 mètres. Ils ont une capacité moyenne de 100 MHz. C’est une évolution plus performante du câble catégorie 3 qui lui était limité à des débits de 10 à 100 Mbps.
• Conception : le câble Ethernet Cat5, grâce à son câblage constitué de quatre paires de fils de cuivre torsadées, prévient les interférences électromagnétiques (une spécificité que ne présentait pas le Cat3) et contribue à un meilleur signal. Un connecteur RJ45 se situe de chaque côté.
• Utilisation : jusqu’à il y a peu, le câble réseau de catégorie 5 était très utilisé pour les réseaux Ethernet 10/100 Mbps et les réseaux Gigabit Ethernet (1000 Mbps) sur de courtes distances. Il a ensuite été peu à peu remplacé par les câbles de catégorie supérieure comme le Cat5e, le Cat6 ou encore le Cat7. Aujourd'hui, on retrouve donc principalement ce câble dans les installations informatiques anciennes. Face aux besoins croissants en bande passante et aux normes de réseau plus exigeantes, il manque en effet de puissance et de capacité de transmission de données pour soutenir efficacement les applications et les appareils connectés.
• Configurations des câbles Cat5 : on retrouve les câbles Ethernet Cat5 dans deux types différents : le Unshielded Twisted Pair (UTP) et le Screened Twisted Pair (SCTP) qui lui est blindé, fournissant ainsi une meilleure protection contre les interférences électromagnétiques. Ces deux câbles sont cependant peu utilisés en Europe.

Qu’est-ce que le câble Cat5e ?

Le câble Ethernet Cat5e est une version améliorée du câble Cat5. Le “e” signifie "enhanced" (“amélioré”, en français). Voici en quoi il se distingue de son voisin de catégorie 5 :

• Performance : tout comme le câble Cat5, les câbles Ethernet Cat5e sont capables de soutenir des vitesses de transmission de données allant jusqu'à 1000 Mbps (1 Gbps, 100 MHz) sur des distances allant jusqu'à 100 mètres. Quelle est sa principale différence avec le Cat5 en termes de performance ? Ils offre une meilleure qualité du signal et une meilleure réduction des interférences électromagnétiques.
• Conception : le Cat5 et le Cat5e ont la même apparence physique, avec des connecteurs RJ45 aux deux extrémités. Toutefois, le Cat5e est construit selon des normes plus strictes que le Cat5.
• Utilisation : on utilise le câble Ethernet de catégorie 5e plutôt que le catégorie 5 dans les entreprises ou entités où la qualité du signal et la réduction des interférences électromagnétiques ont une importance majeure. Parce qu’il offre une meilleure protection contre ces interférences, on le retrouve par exemple dans des environnements industriels ou dans des zones où d'autres équipements électriques génèrent des perturbations. Il est également recommandé à la place du Cat5 dans le cadre de nouvelles installations ou de mises à niveau, car il répond aux normes réseau modernes. De manière générale, le catégorie 5e a d’ailleurs presque entièrement remplacé le Cat5 dans les nouvelles installations. Enfin, le Cat5e est préférable pour les distances plus longues, car il maintient une qualité de signal supérieure sur l'ensemble de la longueur maximale de 100 mètres.

Qu’est-ce que le câble Cat6 ?

Le câble réseau Cat6 est supérieur en matière de performances au Cat5e. Voici ses spécificités :

• Performance : le câble Ethernet Cat6 est conçu pour offrir des performances gigabit améliorées. Il est capable de prendre en charge un débit de données allant jusqu'à 10 Gbps (jusqu'à 250 MHz) sur de courtes distances (jusqu'à 55 mètres) tout en maintenant une bonne qualité du signal.
• Conception : le câble Cat6 est lui aussi composé de quatre paires de fil de cuivre torsadées. Il comporte également un connecteur RJ45 à chaque extrémité. Sa différence avec le Cat5 et le Cat5e ? Il est doté d’un séparateur longitudinal qui isole chaque paire les unes des autres. Cette spécificité limite la diaphonie et contribue à un transfert de données plus rapide. Ce type de câble est rétro-compatible avec les catégories 5 et 5e.
• Utilisation : que ce soit dans un contexte de réseau domestique, professionnel ou dans des centres de données, le câble Cat6 est apprécié pour ses débits de données élevés, sa capacité à prendre en charge des transferts de données jusqu'à 10 Gbps sur de courtes distances, sa qualité de signal stable qui assure une connectivité fiable, mais aussi sa résistance accrue aux interférences électromagnétiques et sa performance sur des distances allant jusqu'à 55 mètres. Tout cela fait du Cat6 le câble Ethernet idéal pour les applications exigeantes en bande passante, telles que la diffusion de vidéos en 4K, les environnements de réalité virtuelle, les jeux en ligne en haute qualité, la téléphonie IP haute définition mais aussi toute autre utilisation nécessitant une connectivité rapide et stable.

Dans un monde où l'internet haut débit est devenu indispensable, il est important de choisir le bon câble Ethernet pour sa box internet, surtout lorsqu'on dispose d'une connexion fibre optique. Avec des options allant de Cat5e à Cat8, chaque câble Ethernet offre des capacités de transmission différentes adaptées à des besoins variés.

Comprenez bien les différences entre les câbles Ethernet afin de sélectionner le câble Ethernet le plus adapté à votre box internet et de profiter pleinement de la vitesse et de la stabilité qu'offre votre connexion fibre optique.

Les câbles Ethernet sont conçus pour connecter des appareils dans un réseau local (LAN), pour internet et pour des applications de télécommunication.

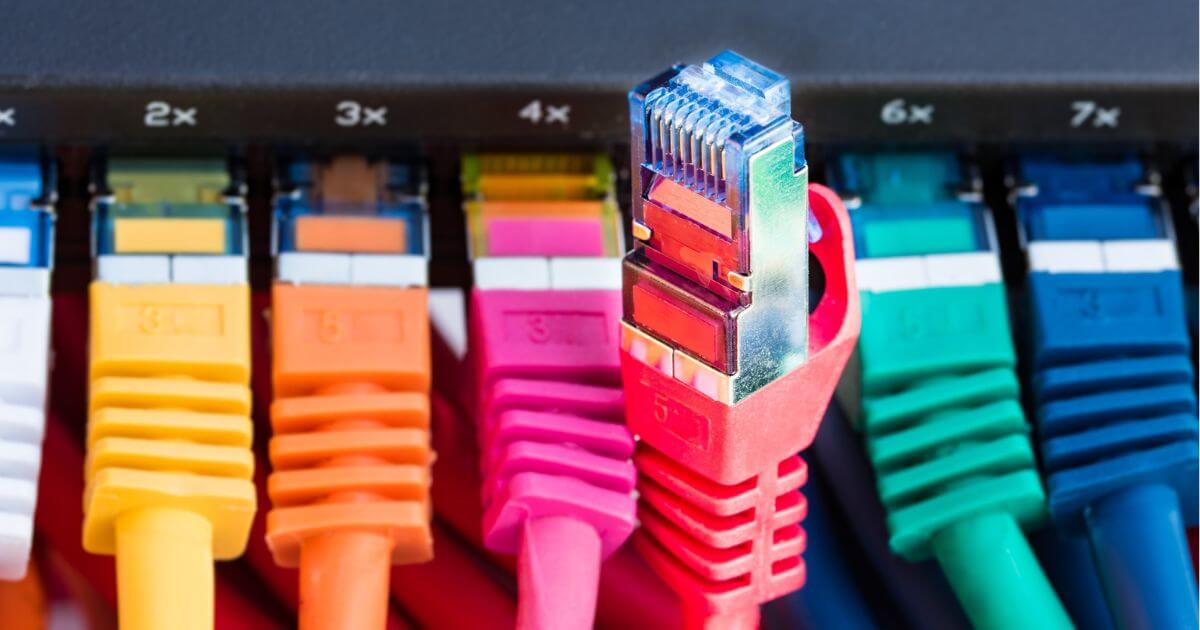

Les plus courants sont les câbles UTP, STP, et S/FTP.
