Lors de l'installation d'une baie de serveur ou d'une baie murale 19 pouces, il peut arriver que tous les composants ne soient pas adaptés au montage 19 pouces. Une étagère offre la solution dans de tels cas ! Mais quelle est la bonne façon de monter une étagère dans un serveur ou une armoire murale ? Ce plan étape par étape vous aidera à vous lancer immédiatement.
Vous souhaitez organiser votre baie de serveur ou votre baie murale 19 pouces de la manière la plus claire possible, mais tous les composants que vous souhaitez placer dans la baie de brassage ne sont pas adaptés au montage 19 pouces ou sont beaucoup plus petits et ne peuvent donc pas être placés dans les profils 19 pouces. Pour cela, les étagères offrent une bonne solution. Mais comment monter correctement une étagère dans une baie de serveur ou une baie murale ?
Notre gamme comprend 3 types différents d'étagères : les étagères fixes et les étagères extensibles, toutes deux convenant uniquement à notre propre ligne de baies sur pied et murales. Nous disposons également d'étagères universelles adaptées à toutes les marques de baies de brassage: murales et sur pied. Bien entendu, nous fournissons tous les écrous de cage et les vis suffisants pour les fixer dans votre baie de serveurs.
Dans tous les cas de montage d'étagères, nous recommandons d'utiliser les outils adéquats et appropriés. des outils spécifique pour les écrous de cage ou un tournevis étoile.
A l'aide du plan pas à pas ci-dessous, le montage d'une étagère (par ligne/type) est parfaitement expliqué et vous serez bientôt en mesure de monter votre armoire serveur ou murale !
Type I : Ligne DS-FHxxx- Étagères fixes
Convient uniquement à notre propre gamme de baie de serveur et murales.
Les étagères DS-FH sont placées entre les profilés 19 pouces, par opposition aux étagères ordinaires, que vous montez à l'avant contre les profilés 19 pouces. Comme cette méthode de montage est différente, nous utiliserons des images pour vous montrer la meilleure façon de procéder.
Etape 1

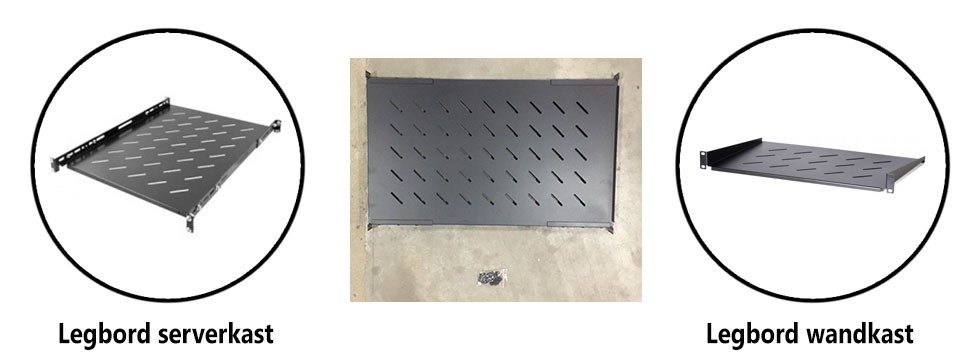

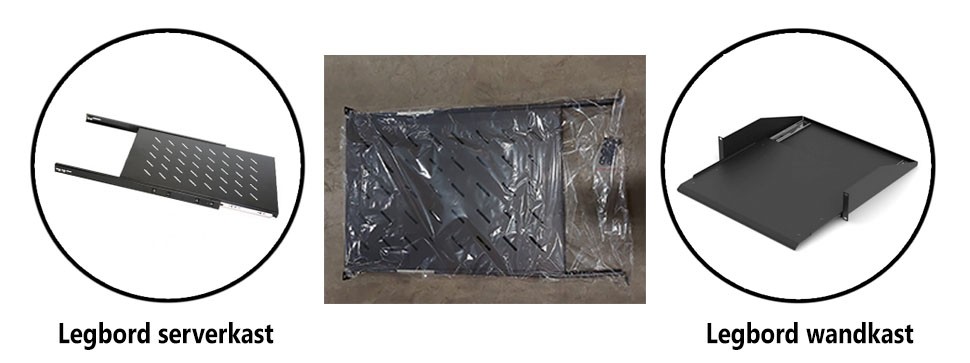

Retirez l'étagère et le jeu d'écrous et de vis de la cage de l'emballage.
 |
Etape 2

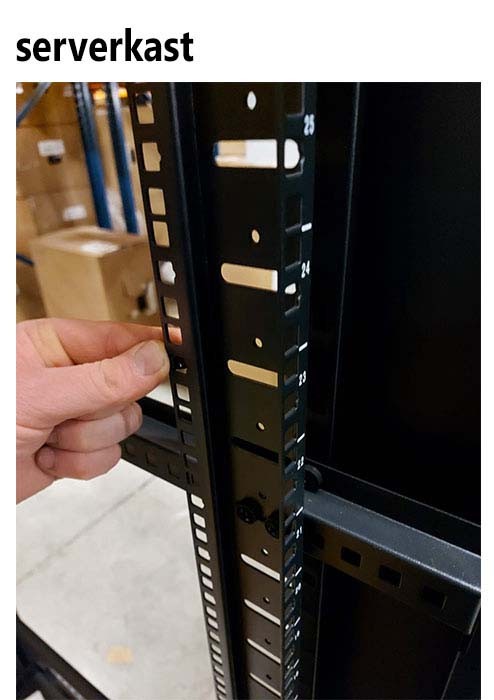

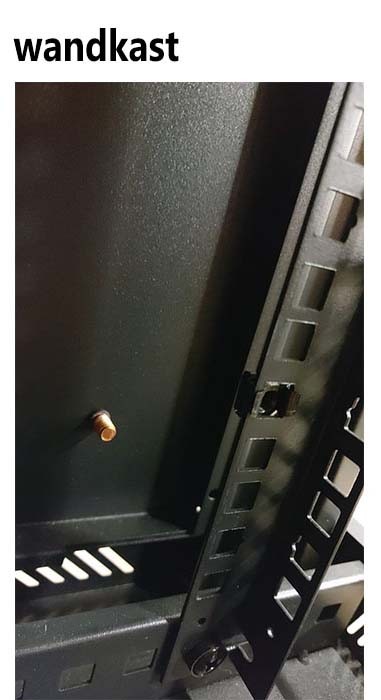

Les profils 19 pouces de la baie de serveur ou de la baie murale comportent des découpés dans lesquels les écrous de la cage peuvent être fixés. Insérez les écrous cage de l'extérieur dans les quatre profils de l'armoire du serveur. Faites-le à la hauteur souhaitée
 |
 |
Etape 3

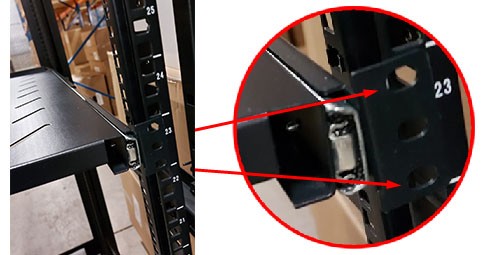

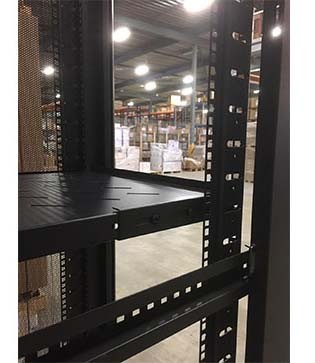

Glissez ensuite l'étagère entre les profilés de 19 pouces de manière à ce que la perforation se trouve exactement devant l'écrou de la cage. Cela demande un peu de force car l'étagère doit être serrée entre les profilés. Il est préférable d'incliner l'étagère horizontalement et de la positionner entre les montants depuis l'avant. Poussez ensuite la tablette en place jusqu'à ce qu'elle occupe la position souhaitée, entièrement horizontale.
 |
Etape 4

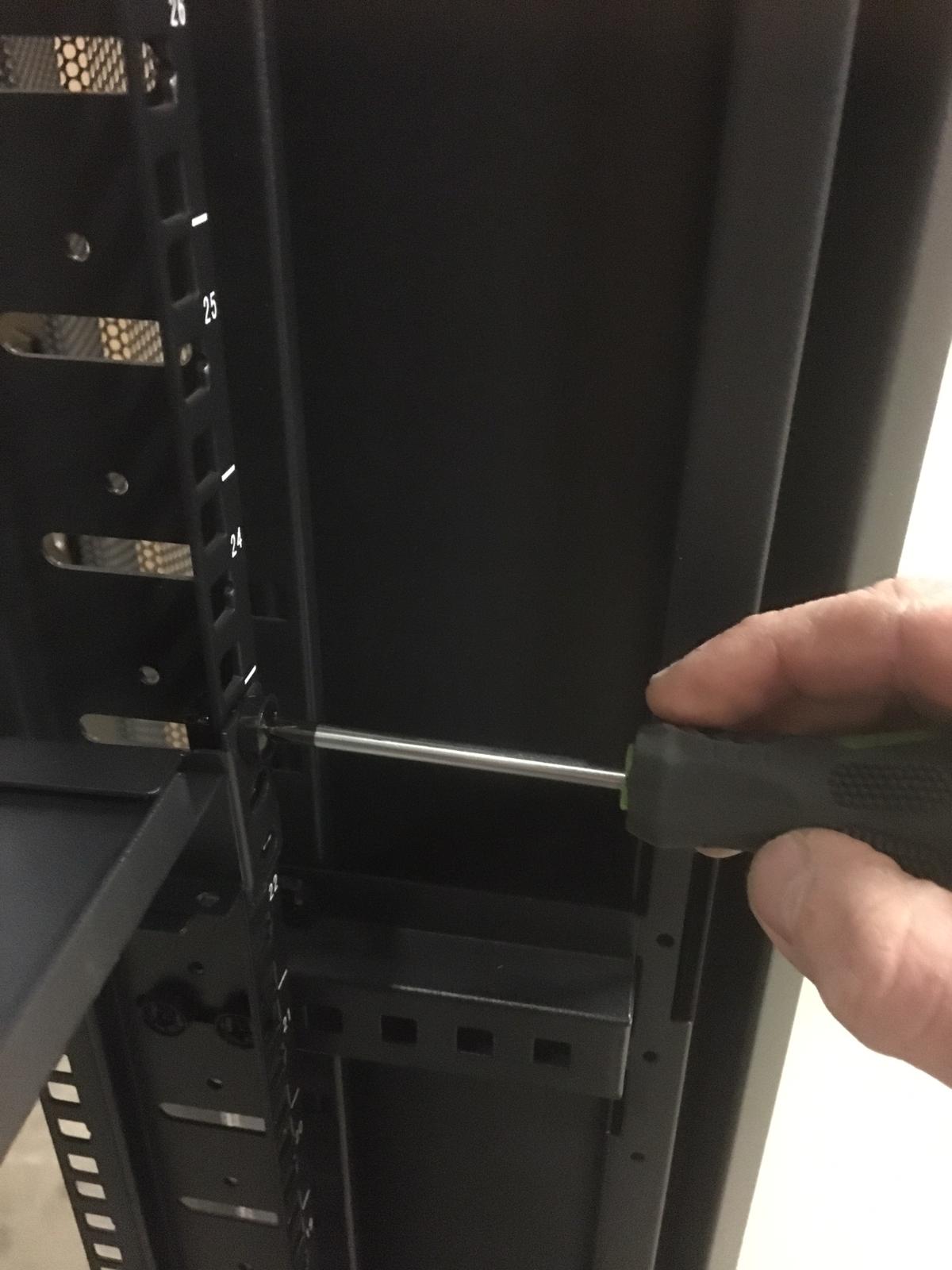

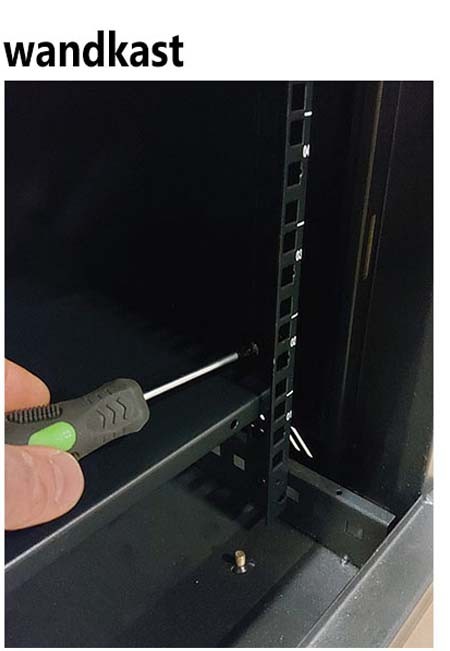

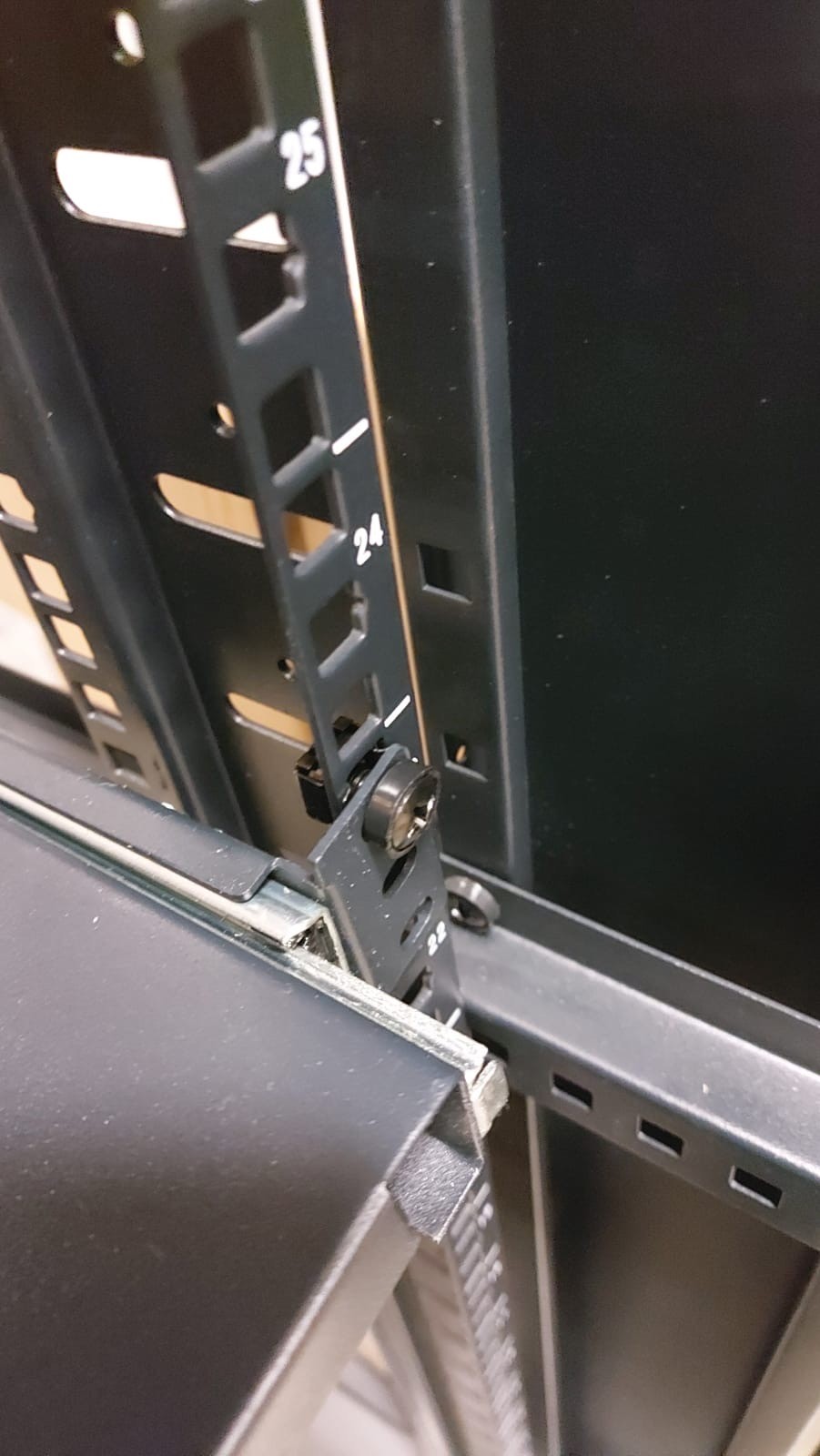

Vissez l'étagère en place à l'aide des vis à cage fournies. Cela peut se faire à l'aide d'un tournevis étoile ou d'un outil spécial écrou. L'étagère est alors immédiatement prête à être utilisée.
 |
 |
Type II : Étagères extensibles de la ligne DS-UHxxx
Convient uniquement à notre propre gamme de baie de serveur et murales.
Les étagères extensibles, contrairement aux étagères fixes, sont fixées à l'avant et à l'arrière des profilés de 19 pouces.
Etape 1
Retirez l'étagère et les écrous cage et les vis fournis de l'emballage.
 |
Etape 2

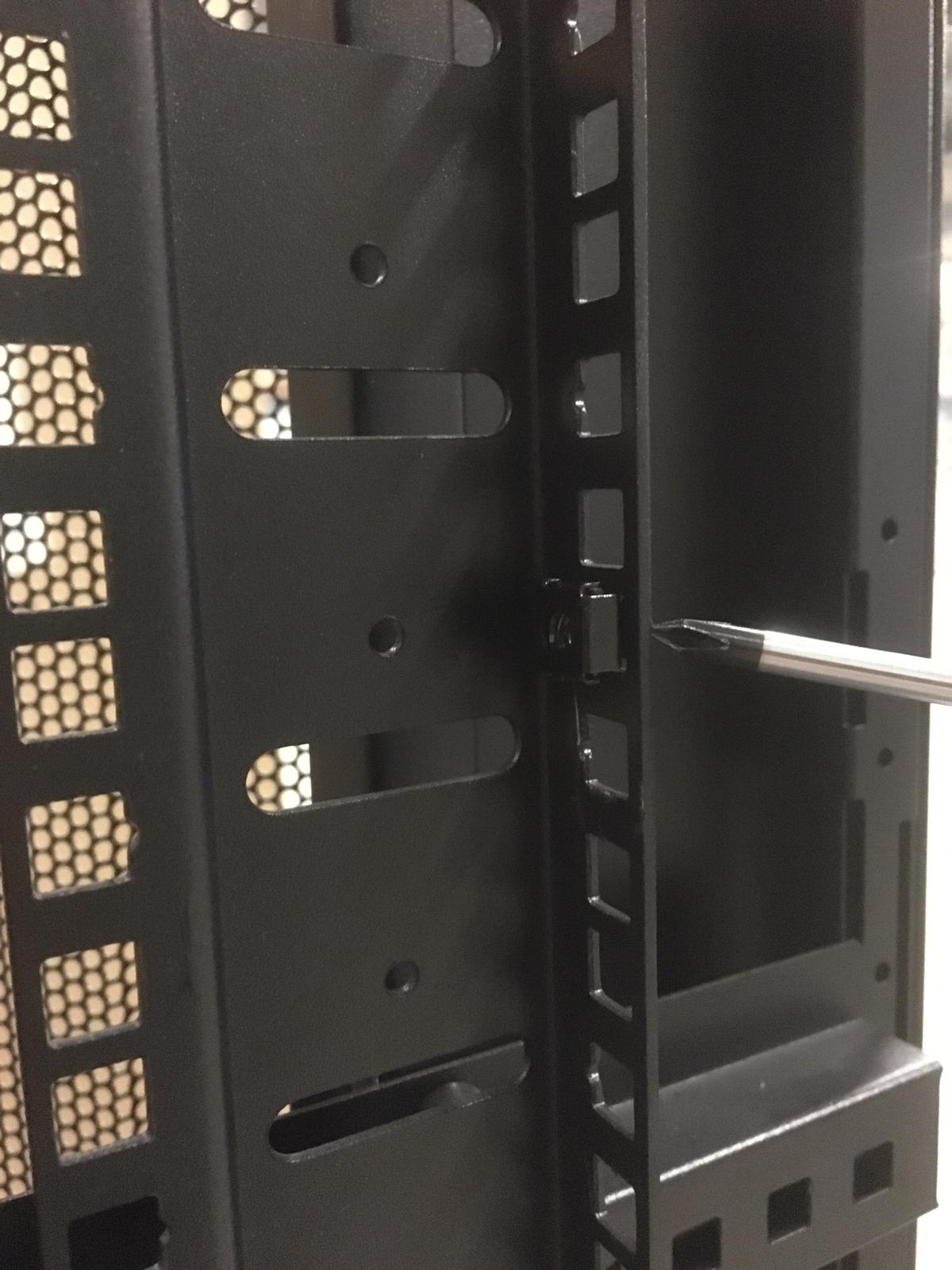

Insérez les écrous de la cage à l'avant et à l'arrière dans les quatre profils de l'armoire du serveur. Faites-le à la hauteur souhaitée.
Etape 3

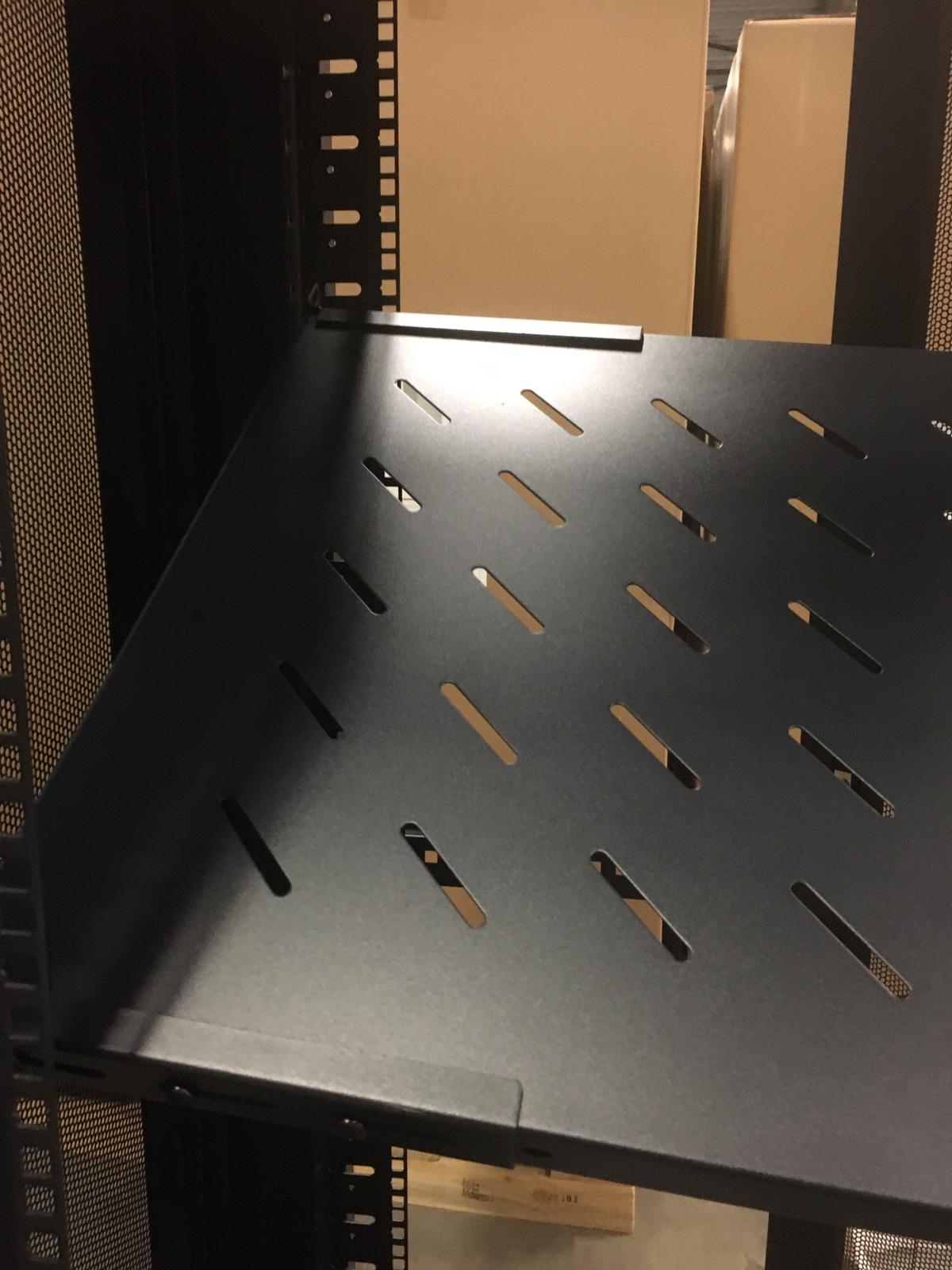

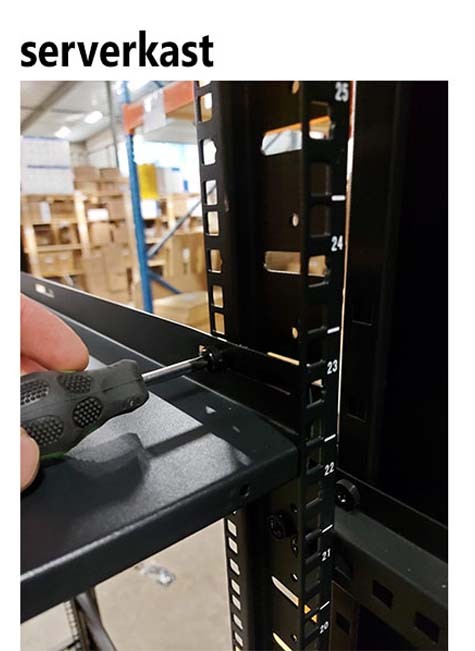

Positionnez l'étagère entre les profilés 19 pouces de manière à ce que le creux des oreilles de montage se trouve devant les écrous-cages que vous venez d'insérer. A l'aide d'un tournevis, vissez les vis de la cage à l'avant de l'étagère.
 |
Etape 4
Faites glisser les glissières télescopiques jusqu'aux profilés arrière de 19 pouces jusqu'à ce que l'évidement des oreilles de montage se trouve devant les écrous de la cage que vous venez d'insérer. Vissez les écrous de la cage. Effectuez cette opération sur les quatre profils pour une rigidité maximale. L'étagère peut maintenant être mise en service.
 |
Type III : Ligne DS-FOxxx- Etagères universelles
Convient à tous les serveurs et armoires murales de 19 pouces
Les étagères universelles, comme les étagères extensibles, sont fixées à l'avant et à l'arrière des profilés de 19 pouces.
Etape 1

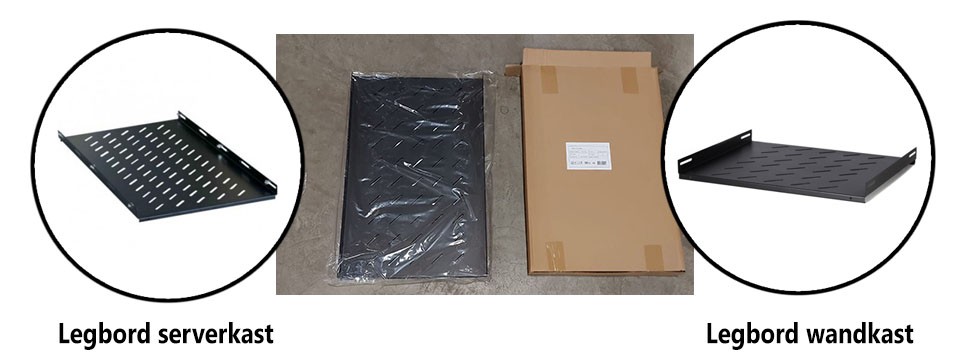

Retirez l'étagère et le jeu d'écrous et de vis de la cage de l'emballage.
 |
Etape 2
Insérez les écrous-cages à la hauteur souhaitée à l'avant et à l'arrière dans les quatre profils. Utilisez les outils recommandés, tels que décrits en haut de ce blog.
 |
Etape 3
Placez maintenant l'étagère entre les profilés de 19 pouces de manière à ce que la perforation se trouve devant l'écrou de la cage. Vissez uniquement les écrous de la cage à l'avant.
 |
Etape 4

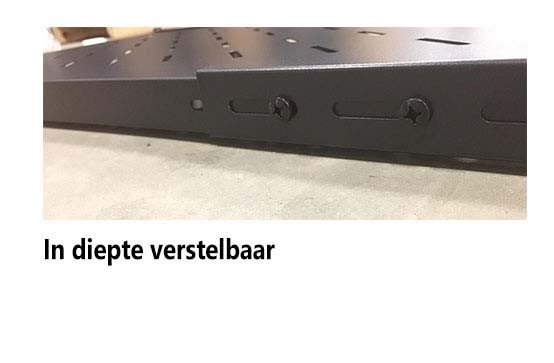

Les points de fixation arrière de l'étagère universelle sont réglables en profondeur. Retirez-les de manière à ce que les trous de fixation des écrous de la cage se trouvent dans les profils, puis vissez les écrous de la cage à l'arrière également.
 |
 |
