De belangrijkste reden dat er kleurcodering is toegepast bij UTP-bekabeling is om er voor te zorgen dat er geen verwarring kan ontstaan. UTP-bekabeling bestaat uit 8 aders waarbij iedere ader is voorzien van een andere kleur. De kleuren van de aders in de UTP-kabels zijn echter wel altijd hetzelfde om zo de standaard kleurcode UTP aan te kunnen houden. Maar wat is de standaard kleurcode voor UTP? Wij leggen het uit.
De belangrijkste reden dat er kleurcodering is toegepast bij UTP-bekabeling is om er voor te zorgen dat er geen verwarring kan ontstaan. UTP-bekabeling bestaat uit 8 aders waarbij iedere ader is voorzien van een andere kleur. De kleuren van de aders in de UTP-kabels zijn echter wel altijd hetzelfde om zo de standaard kleurcode UTP aan te kunnen houden. Maar wat is de standaard kleurcode voor UTP? Wij leggen het uit.
Wat is de netwerkkabel kleurcode?
Er zijn twee verschillende netwerkkabel kleurcodes om te hanteren, namelijk de EIA/TIA-568A en EIA/TIA-568B norm. In Europa is het gebruikelijk om de B-norm (568B) kleurcode te hanteren voor het afmonteren van de aders in een Rj45 connector of op een UTP wandcontactdoos. Deze kleurvolgorde is als volgt:

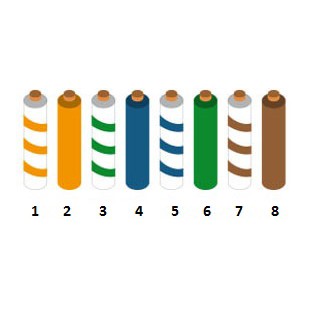

1. Wit-oranje
2. Oranje
3. Wit-groen
4. Blauw
5. Wit-blauw
6. Groen
7. Wit-bruin
8. Bruin
Is de B-norm de juiste kleurcode van een RJ45 connector?
Bij het aansluiten van RJ45 connectoren aan een kabel op rol wordt er altijd een standaard kleurvolgorde (568B) aangehouden. Dit voorkomt dat er eerst aan de andere kant van de kabel moet worden gekeken hoe de volgorde van de aders in de kabel is. Zo ontstaat er geen verwarring als er een RJ45 connector aan een UTP kabel (straight) gemonteerd moet worden.
Welke kleurvolgorde moet ik gebruiken voor een UTP-wandcontactdoos?/

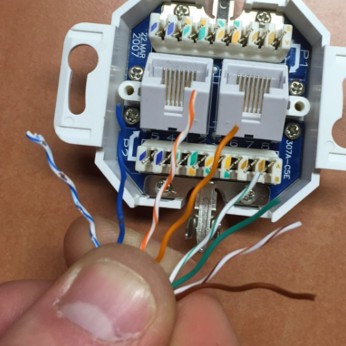

Ook voor het aansluiten van UTP-kabel op een wandcontactdozen wordt de B-norm UTP kleurcode gehanteerd. Echter is het hierbij wel belangrijk om goed te letten op de volgorde van de nummering die in de wandcontactdoos wordt weergegeven. Bij de inbouwdozen in ons assortiment is de volgorde van de aansluiting 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8. Hierdoor moeten de aderparen op een andere volgorde worden gelegd:
- Wit-blauw (5)
- Blauw (4)
- Wit-oranje (1)
- Oranje (2)
- Wit-groen (3)
- Groen (6)
- Wit-bruin (7)
- Bruin (8)
Wat is de kleurvolgorde crossover kabel?
Bij een crossover-kabel wordt er aan de ene kant gebruikt gemaakt van de B-norm en aan de andere kant de A-norm (568A). De kleurvolgorde volgens de A-norm is als volgt:
- Wit-groen (3)
- Groen (6)
- Wit-oranje (1)
- Blauw (4)
- Wit-blauw (5)
- Oranje (2)
- Wit-bruin (7)
- Bruin(8)
Bent u geïnteresseerd in het aansluiten van een kabel op rol op een connector of een wandcontactdoos? Bij ons kunt u kabels op rol bestellen in de varianten cat5e kabel op rol, cat6 kabel op rol en cat7.
