Chaque jour, nous recevons des questions sur le câblage UTP. Qu'est-ce que c'est exactement et quand dois-je choisir un câble ? Afin de clarifier ce point une fois pour toutes, nous l'avons rédigé intégralement pour vous.
Chaque jour, nous recevons des questions sur le câblage UTP. Qu'est-ce que c'est exactement et quand dois-je choisir un câble ?
Afin de clarifier ce point une fois pour toutes, nous l'avons rédigé intégralement pour vous.
Qu'est-ce qu'un câble UTP ?
Un câble UTP est un câble de réseau que l'on utilise pour poser des réseaux téléphoniques et informatiques. UTP est l'abréviation de Unshielded Twisted Pair (paire torsadée non blindée). Le câble est constitué de paires de fils torsadés qui ont un code couleur standard. Les couleurs sont importantes pour connecter le câble à une fiche ou à une prise murale.
De quel câble réseau avez-vous besoin ?
Pour poser un câble internet ou téléphonique, vous avez besoin d'un câble réseau. Vous avez alors le choix entre le câble utp non blindé et le câble réseau blindé, comme le câble ftp (Foiled Twisted Pair), stp (Shielded Twisted Pair) ou s/ftp. Vous pouvez également choisir différentes vitesses de débit. Ce choix dépend de l'objectif du réseau.
L'utilisation d'un câble ftp blindé est importante lorsqu'il y a d'autres câbles coaxial, d'alimentation ou de puissance à proximité du câble internet. L'utilisation d'une feuille dans le câble ftp réduit le risque d'échec de la connexion ou de la transmission des données (interférences) par rapport à un câble utp non blindé.
Explication des désignations
Les constructions de câbles sont désignées par des lettres. Nous expliquons ci-dessous la différence entre les câbles utp, ftp et stp.
U - Unshielded (non blindé) : sans blindage.
F - Foil : blindage par feuille autour des paires de fils.
S - Tressé : les paires de fils sont blindées par une tresse métallique.
Pour les paires de fils blindés, il existe deux autres variantes :
UTP - les paires de fils ne sont pas blindées individuellement.
FTP - les paires de fils sont blindées individuellement avec une feuille.
Avec ces désignations, nous créons des variantes :

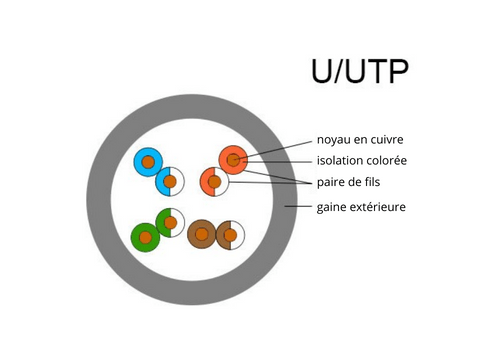

U/UTP : sans blindage des paires de fils et sans blindage par paire de fils individuelle.
F/UTP : paires de fils équipées d'une feuille d'aluminium, mais sans blindage par paire de fils individuelle.
S/FTP : toutes les paires de fils sont protégées par une tresse métallique et chaque paire de fils est blindée par une feuille d'aluminium.
Pour plus de clarté, les variations sont indiquées ci-dessous:
 |
 |
|
 |
 |
 |
Chacune de ces variantes de câble a une vitesse spécifique. Nous appelons cette spécification Cat.
Pour clarifier la composition des spécifications, un tableau est présenté ci-dessous:
|
Ancien nom |
Nouveau nom |
Blindage des câbles |
Blindage des paires de conducteurs |
|
UTP |
U/UTP |
aucune |
aucune |
|
STP |
U/FTP |
aucune |
feuille |
|
FTP |
F/UTP |
feuille |
aucune |
|
S-STP |
S/FTP |
tissage |
folie |
|
S-FTP |
SF/UTP |
feuille, tissage |
aucune |
La différence entre Cat5e, Cat6, Cat6a et Cat7
La règle pour la vitesse d'un câble internet est la suivante : plus la désignation de la catégorie est récente/élevée, plus le câble est rapide. Vous trouverez ci-dessous les types de câbles internet:
| Catégorie câble | Cat5e | Cat6 | Cat6a | Cat7 |
| Vitesse jusqu'à | 1000 Mbit/s | 1000 Mbit/s | 10.000 Mbit/s | 10.000 Mbit/s |
| Comptabilité réseau | Gigabit | Gigabit | 10-Gigabit | 10-Gigabit |
| Vitesse de transmission | 100mhz | 250mhz | 500mhz | 600mhz |
*Plus le nombre de mhz* est élevé, plus le nombre de données traitées simultanément est important.
De quelle vitesse avez-vous besoin ?
Le type de câble réseau et la vitesse de débit dont vous avez besoin dépendent de la situation dans laquelle vous utilisez le câble réseau. Nous décrivons ci-dessous trois situations dans lesquelles nous faisons la distinction entre les vitesses de débit.
Réseau domestique : vous utilisez le câble internet seul ou en famille ? Dans ce cas, un câble Cat6 suffit dans la plupart des cas. Vous téléchargez beaucoup de films, vous regardez des séries en boucle et vous jouez à des jeux ? Dans ce cas, nous vous conseillons d'opter pour un câble Cat6a, dont le débit offre un petit plus.
Station de recharge : si vous prévoyez d'installer une station de recharge à la maison ou au bureau, il est judicieux de poser un câble de données en plus du câble d'alimentation. Même si vous n'utilisez pas encore de borne de recharge intelligente avec répartition de la charge, c'est l'avenir. Pour ce faire, il est préférable d'utiliser un câble de masse Cat6 blindé (S/FTP).
Bureau à domicile et PME : la connexion réseau doit-elle pouvoir supporter des téléchargements importants de la part de différents employés ? Ou devez-vous assister à une réunion importante de l'équipe depuis le grenier pendant que votre fils ou votre fille joue ? Dans ce cas, le câble réseau doit traiter une grande quantité de données en même temps. Dans ce cas, nous recommandons le câble Cat6a.
Grandes entreprises et réseaux informatiques : êtes-vous assis avec un grand groupe de personnes travaillant sur un réseau ? Pensez au service clientèle, à la vente, à l'approvisionnement et à l'informatique ? Le réseau doit alors travailler dur pour transférer toutes les données rapidement et sans défaillance. Avec un câble Cat7, votre réseau peut relever ces défis et vous serez prêt pour l'avenir numérique.
Ce que l'on peut déjà remarquer, c'est que le câble Cat5 n'est pas expliqué. Avec les réseaux 3, 4 et 5G d'aujourd'hui, le Cat6 est devenu la norme. Le câble Cat6 atteint des vitesses allant jusqu'à 1GB par seconde avec un débit de 250 mhz. Cela fait de ce câble Cat6 le câble idéal pour un réseau domestique.
Mais voulez-vous vous préparer au réseau du futur ? Et c'est à ce moment-là que vous devez poser un câble internet pour une période prolongée ? Dans ce cas, vous pouvez acheter le câble réseau Cat7 pour plus de sécurité.
